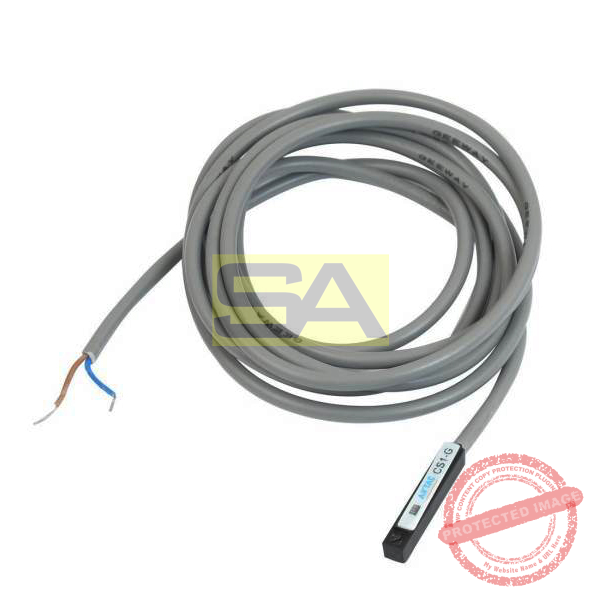

سنسور AIRTAC CS1-G | خرید سنسور مغناطیسی جک پنوماتیک ایرتک

سنسور AIRTAC CS1-G یک سنسور مغناطیسی از نوع
Reed Switch است که برای تشخیص موقعیت پیستون
در جک‌ها و سیلندرهای پنوماتیک مورد استفاده قرار می‌گیرد.

سنسور CS1-G دارای اتصال دو سیمه
و کنتاکت Normally Open (NO) است. این سنسور با
تشخیص میدان مغناطیسی آهنربای داخل پیستون، موقعیت جک را تشخیص
داده و یک سیگنال ON/OFF برای مدار کنترل ایجاد می‌کند.

طراحی جمع‌وجور CS1-G باعث می‌شود این سنسور در شیار مخصوص
جک‌های پنوماتیک نصب شده و با تنظیم موقعیت سنسور، نقطه تشخیص
پیستون تعیین شود.

خرید سنسور AIRTAC CS1-G

اگر برای جک پنوماتیک خود به یک سنسور تشخیص موقعیت پیستون نیاز
دارید، AIRTAC CS1-G یکی از سنسورهای پرکاربرد
مغناطیسی برای سیستم‌های پنوماتیک و اتوماسیون صنعتی است.

عملکرد CS1-G بر اساس میدان مغناطیسی آهنربای داخل پیستون انجام
می‌شود. زمانی که پیستون به محدوده تشخیص سنسور برسد، کنتاکت
Reed تغییر وضعیت داده و خروجی ON/OFF ایجاد می‌شود.

وجود LED نشانگر نیز امکان مشاهده وضعیت فعال
شدن سنسور را برای اپراتور فراهم می‌کند.

پیش از خرید CS1-G بهتر است مدل دقیق جک، نوع شیار نصب و مشخصات
مدار کنترل بررسی شود تا از سازگاری سنسور با جک اطمینان حاصل شود.

مشخصات فنی سنسور AIRTAC CS1-G

• برند: AIRTAC
• مدل: CS1-G
• نوع سنسور: Reed Magnetic Sensor
• نوع کنتاکت: SPST Normally Open (NO)
• تعداد سیم: ۲ سیمه
• نوع خروجی: ON/OFF
• ولتاژ کاری: ۵ تا ۲۴۰ ولت AC/DC
• حداکثر جریان سوئیچینگ: ۱۰۰ میلی‌آمپر
• حداکثر توان کنتاکت: ۱۰ وات
• افت ولتاژ داخلی: حداکثر ۲.۵ ولت در 100mA DC
• چراغ نشانگر: LED
• طول کابل: ۲ متر
• درجه حفاظت: IP67
• محدوده دمای کاری: ۱۰- تا ۷۰+ درجه سانتی‌گراد
• نوع کاربرد: تشخیص موقعیت پیستون
• کاربرد: جک‌ها و سیلندرهای پنوماتیک

توجه: مشخصات ممکن است بر اساس کد کامل محصول
یا نسخه تولیدی متفاوت باشد. برای سفارش، تطبیق کد کامل سنسور
و مدل جک با مشخصات فنی محصول توصیه می‌شود.

کاربرد سنسور CS1-G AIRTAC

سنسور CS1-G برای تشخیص موقعیت پیستون در جک‌ها و عملگرهای
پنوماتیک استفاده می‌شود. این سنسور با تشخیص آهنربای داخلی
پیستون، وضعیت جک را به مدار کنترل اعلام می‌کند.

استفاده از CS1-G در سیستم‌های اتوماسیون باعث می‌شود موقعیت
پیستون در مراحل مختلف فرآیند قابل تشخیص باشد و PLC یا مدار
کنترل بتواند بر اساس وضعیت جک، فرمان بعدی را صادر کند.

• تشخیص موقعیت پیستون جک پنوماتیک
• تشخیص پایان کورس سیلندر
• کنترل حرکت رفت و برگشتی جک
• خطوط تولید و مونتاژ
• ماشین‌آلات صنعتی
• سیستم‌های اتوماسیون صنعتی
• مدارهای کنترل PLC
• تجهیزات Pick & Place
• سیستم‌های پنوماتیک اتوماتیک

سنسور CS1-G مناسب چه جک‌هایی است؟

سنسور AIRTAC CS1-G برای نصب روی جک‌ها و
عملگرهای پنوماتیکی که دارای شیار و پروفیل مناسب این سنسور
هستند طراحی شده است.

CS1-G به‌عنوان سنسور موقعیت برای برخی عملگرهای دارای
G Profile مورد استفاده قرار می‌گیرد.
نصب سنسور در شیار بدنه انجام شده و موقعیت آن با پیچ تثبیت
می‌شود.

به دلیل تفاوت شیار و ابعاد سنسورها، توصیه می‌شود قبل از
جایگزینی CS1-G با مدل‌هایی مانند CS1-J یا CS1-F، مدل دقیق
جک و محل نصب سنسور بررسی شود.

مزایای سنسور AIRTAC CS1-G

• ساخت برند AIRTAC
• فناوری Reed Switch
• اتصال دو سیمه
• کنتاکت Normally Open
• قابلیت استفاده در مدارهای AC و DC
• دارای LED نشانگر وضعیت
• درجه حفاظت IP67
• کابل ۲ متری
• مناسب برای تشخیص موقعیت پیستون
• مناسب برای سیستم‌های پنوماتیک
• مناسب برای اتوماسیون صنعتی

تفاوت CS1-G با سنسورهای Solid State

سنسور CS1-G از نوع Reed است و از یک کنتاکت
مغناطیسی برای تشخیص میدان مغناطیسی پیستون استفاده می‌کند.

در مقابل، سنسورهای Solid State از مدار الکترونیکی برای تشخیص
میدان مغناطیسی استفاده می‌کنند و مشخصات خروجی متفاوتی دارند.

بنابراین هنگام جایگزینی CS1-G با یک سنسور Solid State باید
نوع خروجی، تعداد سیم‌ها، ولتاژ کاری و مشخصات PLC بررسی شود.

آیا سنسور CS1-G به PLC متصل می‌شود؟

بله. سنسور CS1-G می‌تواند در مدارهای کنترل و سیستم‌های
اتوماسیون صنعتی مورد استفاده قرار گیرد.

با توجه به اینکه CS1-G یک سنسور Reed دو سیمه است، باید
ولتاژ و جریان مدار کنترل با مشخصات مجاز سنسور تطبیق داده شود.
حداکثر جریان سوئیچینگ این مدل 100mA و
حداکثر توان کنتاکت آن 10W است.

تفاوت CS1-G و CS1-J

هر دو مدل CS1-G و CS1-J
از سنسورهای مغناطیسی Reed AIRTAC هستند و برای تشخیص موقعیت
پیستون استفاده می‌شوند، اما شکل بدنه و نحوه نصب آن‌ها متفاوت
است.

انتخاب بین این دو مدل باید بر اساس نوع شیار و طراحی جک انجام
شود. بنابراین صرفاً مشابه بودن عملکرد به معنی جایگزین مستقیم
بودن دو سنسور نیست.

در بعضی کاربردهای جک‌های کامپکت، CS1-G به دلیل طراحی جمع‌وجور
فضای کمتری نسبت به برخی مدل‌های مشابه اشغال می‌کند.

تفاوت CS1-G و CS1-F

CS1-G و CS1-F هر دو سنسور Reed دو سیمه AIRTAC هستند، اما
طراحی محل نصب آن‌ها متفاوت است و برای انواع متفاوتی از
جک‌ها و پروفیل‌ها مورد استفاده قرار می‌گیرند.

بنابراین هنگام سفارش جایگزین، مدل دقیق جک و سنسور قبلی باید
بررسی شود.

نکات مهم هنگام خرید CS1-G

1. مدل کامل جک پنوماتیک را بررسی کنید.
2. نوع شیار سنسور روی جک را بررسی کنید.
3. ابعاد سنسور قبلی را با CS1-G مقایسه کنید.
4. دو سیمه بودن سنسور را بررسی کنید.
5. ولتاژ مدار کنترل را بررسی کنید.
6. حداکثر جریان بار را بررسی کنید.
7. طول کابل موردنیاز را بررسی کنید.
8. کد کامل سنسور را پیش از سفارش تطبیق دهید.

خرید سنسور AIRTAC CS1-G از سنس اتوماسیون

برای خرید سنسور AIRTAC CS1-G می‌توانید با
سنس اتوماسیون تماس گرفته و قیمت و موجودی
محصول را استعلام کنید.

سنس اتوماسیون در زمینه تأمین تجهیزات اتوماسیون صنعتی و
پنوماتیک فعالیت می‌کند و برای انتخاب سنسور مناسب جک‌های
پنوماتیک امکان مشاوره و بررسی فنی را فراهم می‌نماید.

برای جلوگیری از انتخاب اشتباه، پیشنهاد می‌شود هنگام استعلام
قیمت، مدل کامل جک، کد سنسور قبلی، تصویر سنسور یا
تصویر محل نصب روی جک را ارسال کنید تا سازگاری
CS1-G بررسی شود.

برای استعلام قیمت، موجودی و بررسی سازگاری سنسور
AIRTAC CS1-G با جک پنوماتیک، با کارشناسان سنس اتوماسیون
تماس بگیرید.

سوالات متداول سنسور AIRTAC CS1-G
