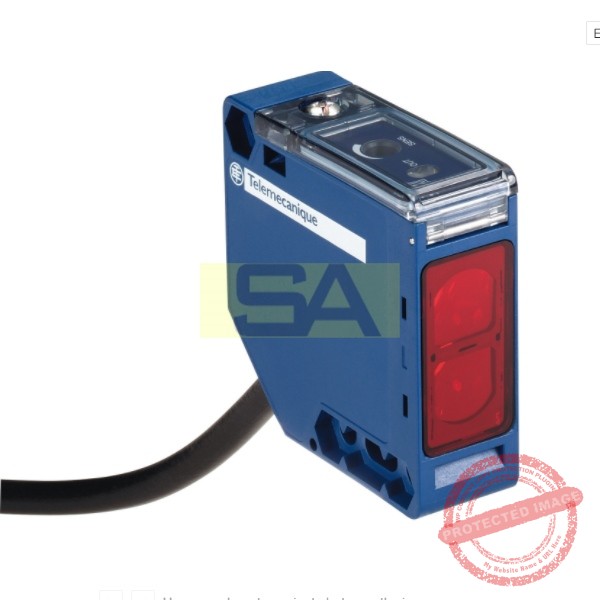

سنسور نوری SCHNEIDER XUK1ARCNL2
سنسور نوری SCHNEIDER XUK1ARCNL2 یکی از سنسورهای
فوتوالکتریک سری XUK شرکت Telemecanique Sensors است که با روش تشخیص
رفلکس (Reflex) برای تشخیص اجسام در سیستم‌های اتوماسیون
صنعتی مورد استفاده قرار می‌گیرد. این مدل با طراحی کامپکت 50×50 میلی‌متر،
خروجی رله و تغذیه گسترده 24 تا 240 ولت AC/DC، گزینه‌ای مناسب برای بسیاری
از کاربردهای صنعتی است.
سنسور XUK1ARCNL2 از نور مادون قرمز برای تشخیص استفاده
میکند و فاصله تشخیص نامی آن در حالت رفلکس 7 متر است.
برای رسیدن به این فاصله، استفاده از رفلکتور مناسب مانند
XUZC50 مورد نیاز است. این سنسور دارای کابل 2 متری،
خروجی رله با کنتاکت تبدیلی و سیم‌بندی 5 سیمه است. :contentReference[oaicite:0]{index=0}
مشخصات فنی سنسور SCHNEIDER XUK1ARCNL2
| مشخصه | مشخصات |
|---|---|
| برند | Schneider Electric / Telemecanique Sensors |
| مدل | XUK1ARCNL2 |
| سری | XUK |
| نوع سنسور | سنسور نوری فوتوالکتریک |
| روش تشخیص | Reflex |
| نوع نور | مادون قرمز (Infrared) |
| فاصله تشخیص نامی | 7 متر با رفلکتور XUZC50 |
| حداکثر فاصله تشخیص | 10 متر در حالت Reflex |
| نوع خروجی | رله (Relay) |
| عملکرد خروجی | 1 C/O، کنتاکت تبدیلی NO/NC |
| ولتاژ تغذیه | 24 تا 240 ولت AC/DC |
| محدوده ولتاژ | 20 تا 264 ولت AC |
| فرکانس سوئیچینگ | حداکثر 20 هرتز |
| زمان پاسخ | حداکثر 25 میلیثانیه |
| زمان Recovery | حداکثر 25 میلیثانیه |
| اتصال | کابل |
| طول کابل | 2 متر |
| تعداد سیم | 5 سیمه |
| درجه حفاظت | IP65 |
| ابعاد | 50 × 50 × 18 میلی‌متر |
نحوه عملکرد سنسور نوری XUK1ARCNL2
سنسور XUK1ARCNL2 از نوع رفلکس است. در این روش، سنسور
نور مادون قرمز را به سمت رفلکتور ارسال میکند و نور بازتاب‌شده را دریافت
میکند. زمانی که جسم مورد نظر در مسیر نور قرار بگیرد، میزان نور دریافتی
تغییر کرده و سنسور وضعیت خروجی خود را تغییر می‌دهد.
فاصله تشخیص نامی این مدل 7 متر است و برای عملکرد در این
فاصله، رفلکتور XUZC50 به‌عنوان رفلکتور مرجع معرفی شده
است. حداکثر فاصله تشخیص در حالت Reflex تا 10 متر اعلام شده است.
:contentReference[oaicite:1]{index=1}
مزایای سنسور SCHNEIDER XUK1ARCNL2
- تشخیص فوتوالکتریک با روش Reflex
- استفاده از نور مادون قرمز
- فاصله تشخیص نامی 7 متر
- حداکثر فاصله تشخیص تا 10 متر در حالت Reflex
- خروجی رله با کنتاکت تبدیلی
- قابلیت استفاده با تغذیه AC و DC
- محدوده وسیع تغذیه 24 تا 240 ولت AC/DC
- طراحی کامپکت 50×50 میلی‌متر
- کابل 2 متری و سیم‌بندی 5 سیمه
- درجه حفاظت IP65
- مناسب برای کاربردهای عمومی اتوماسیون صنعتی
کاربردهای سنسور نوری SCHNEIDER XUK1ARCNL2
سنسور XUK1ARCNL2 برای تشخیص حضور یا عبور اجسام در
خطوط تولید و ماشین‌آلات صنعتی کاربرد دارد. از این سنسور می‌توان در
سیستم‌های انتقال مواد، ماشین‌آلات بسته‌بندی، خطوط مونتاژ، تجهیزات
جابه‌جایی و سایر سیستم‌های اتوماسیون صنعتی استفاده کرد.
خروجی رله و محدوده وسیع تغذیه این مدل باعث می‌شود بتوان از آن در مدارهای
کنترلی مختلف استفاده کرد؛ البته انتخاب نهایی سنسور باید بر اساس نوع جسم،
فاصله واقعی تشخیص، شرایط محیطی و مشخصات مدار کنترل انجام شود.
خروجی رله سنسور XUK1ARCNL2
این مدل برخلاف بسیاری از سنسورهای نوری DC که خروجی PNP یا NPN دارند،
دارای خروجی رله با عملکرد 1 C/O است.
این ساختار یک کنتاکت تبدیلی در اختیار مدار کنترل قرار می‌دهد و امکان
استفاده از وضعیت‌های NO و NC را فراهم میکند. ظرفیت سوئیچینگ اعلام‌شده
برای خروجی تا 3 آمپر در شرایط مشخص‌شده توسط سازنده است.
:contentReference[oaicite:2]{index=2}
خرید سنسور نوری SCHNEIDER XUK1ARCNL2 از سنس اتوماسیون
اگر به دنبال یک سنسور نوری اشنایدر با خروجی رله و
قابلیت کار با تغذیه AC/DC هستید، مدل XUK1ARCNL2 با فاصله تشخیص نامی
7 متر می‌تواند برای بسیاری از کاربردهای عمومی اتوماسیون صنعتی مناسب باشد.
برای خرید سنسور SCHNEIDER XUK1ARCNL2، استعلام قیمت و
موجودی و همچنین دریافت مشاوره فنی برای انتخاب سنسور مناسب می‌توانید با
سنس اتوماسیون در ارتباط باشید.
سایت سنس اتوماسیون:
www.SenseOnline.ir
سوالات متداول سنسور SCHNEIDER XUK1ARCNL2
سنسور SCHNEIDER XUK1ARCNL2 چیست؟
XUK1ARCNL2 یک سنسور نوری فوتوالکتریک از سری XUK شرکت Telemecanique
Sensors است که با روش Reflex برای تشخیص اجسام در کاربردهای صنعتی
استفاده می‌شود.
فاصله تشخیص سنسور XUK1ARCNL2 چقدر است؟
فاصله تشخیص نامی این سنسور در حالت Reflex برابر با
7 متر است و برای این فاصله به رفلکتور XUZC50 نیاز دارد.
حداکثر فاصله تشخیص در حالت Reflex تا 10 متر اعلام شده است.
سنسور XUK1ARCNL2 چه نوع خروجی دارد؟
این مدل دارای خروجی رله با عملکرد 1 C/O یا کنتاکت
تبدیلی است و امکان استفاده از کنتاکت NO و NC را فراهم میکند.
ولتاژ تغذیه سنسور SCHNEIDER XUK1ARCNL2 چقدر است؟
ولتاژ تغذیه نامی این سنسور 24 تا 240 ولت AC/DC است.
آیا XUK1ARCNL2 با برق AC و DC کار میکند؟
بله. XUK1ARCNL2 برای تغذیه AC/DC در محدوده 24 تا 240 ولت طراحی شده است.
سنسور XUK1ARCNL2 چند سیمه است؟
این مدل دارای 5 سیم با کابل 2 متری است.
نوع تشخیص سنسور XUK1ARCNL2 چیست؟
این سنسور از روش Reflex و نور مادون قرمز برای تشخیص
اجسام استفاده میکند.
آیا برای XUK1ARCNL2 رفلکتور لازم است؟
بله. برای عملکرد در فاصله نامی 7 متر، سازنده استفاده از رفلکتور
XUZC50 را مشخص کرده است.
فرکانس سوئیچینگ سنسور XUK1ARCNL2 چقدر است؟
فرکانس سوئیچینگ این سنسور حداکثر 20 هرتز است.
زمان پاسخ سنسور SCHNEIDER XUK1ARCNL2 چقدر است؟
زمان پاسخ این مدل حداکثر 25 میلیثانیه اعلام شده است.
درجه حفاظت سنسور XUK1ARCNL2 چقدر است؟
درجه حفاظت این سنسور IP65 است.
ابعاد سنسور XUK1ARCNL2 چقدر است؟
طراحی سنسور از نوع کامپکت 50×50 است و ابعاد آن
50×50×18 میلی‌متر است.
سنسور SCHNEIDER XUK1ARCNL2 را از کجا بخریم؟
برای استعلام قیمت، موجودی و دریافت مشاوره فنی خرید XUK1ARCNL2
می‌توانید با سنس اتوماسیون در ارتباط باشید یا از طریق سایت
SenseOnline.ir درخواست خود را ثبت کنید.
